花崗巖顎式破碎機簡介
花崗巖結構均勻，質地堅硬，顏色優美，是品質好的建筑石料，具有硬度高、耐磨損等特點。為了滿足基礎設施對于砂石的需求，花崗巖顎式破碎機一直是花崗巖破碎生產線的主要設備，常用于初級破碎，具備高耐磨性、低運行成本、大破碎力等特點。該設備在花崗巖、玄武巖、鵝卵石、白云石等物料的破碎方面具有很大的優勢。
花崗巖破碎前后對比與應用領域
產品現場展示

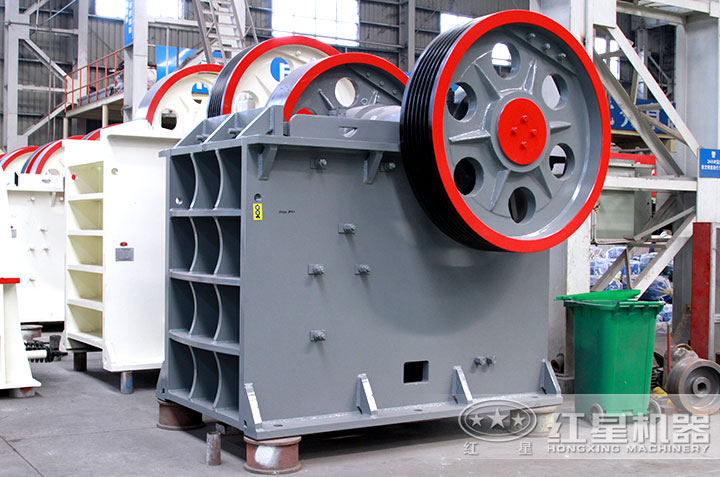

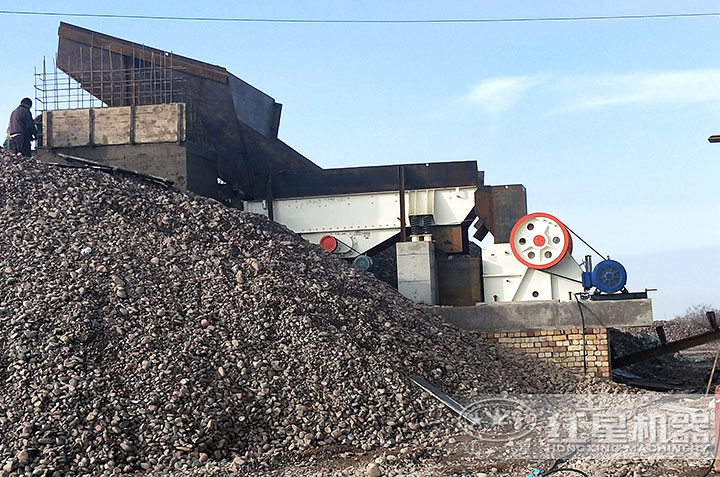

花崗巖顎式破碎機現場實拍

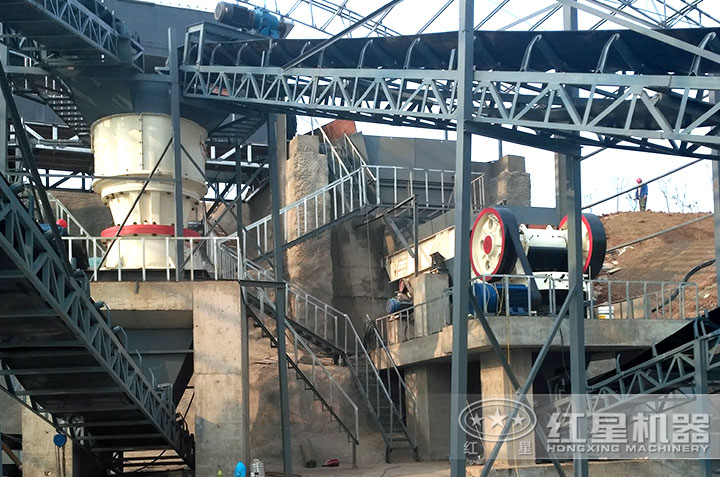

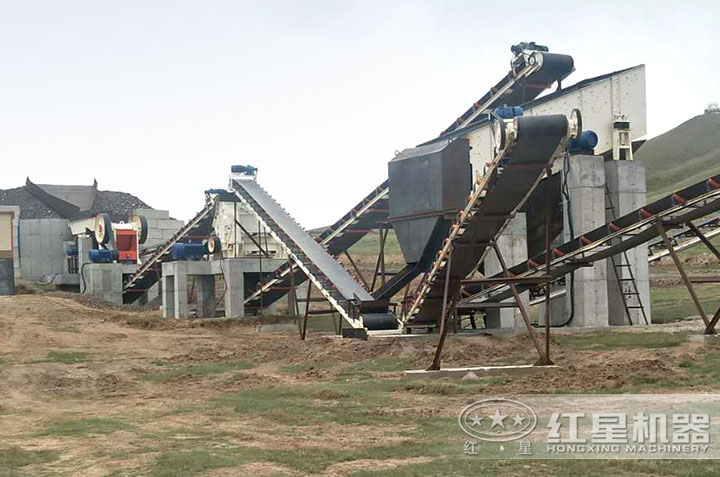

大型花崗巖破碎生產線現場

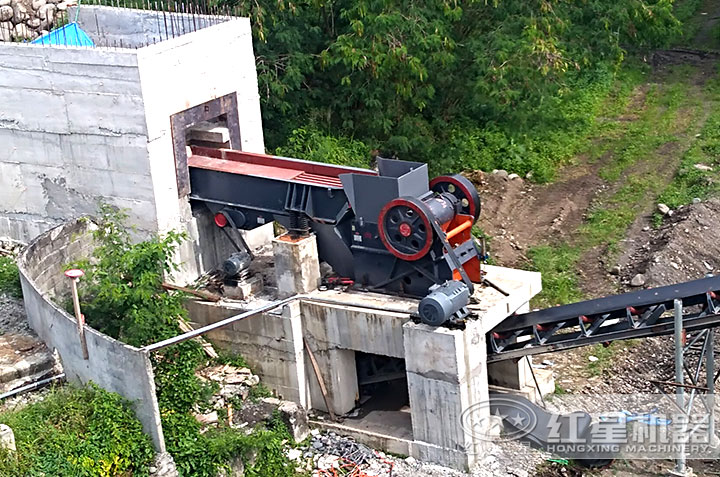

小型花崗巖顎式破碎機作業現場
花崗巖顎式破碎機安裝實拍
性能優勢
1.智能程度高、人力成本低
花崗巖顎式破碎機的自動化程度很高，除了對設備的開機、停機和日常維護以外，基本上不需要人工操作，節省了大量的人力投資。
2.材料利用率高、運行成本低
花崗巖顎式破碎機特別的破碎腔型設計使得顎板材料利用率更高，顎板一頭磨損可以掉頭繼續使用，提高材料利用率，延長使用壽命。
3.生產效率高、作業故障率低
花崗巖顎式破碎機的彈簧保險系統是過載保護裝置，即使有異物鐵塊等通過破碎腔也不會危害機器，使用起來經濟耐用，生產效率較高，產品粒型較佳。

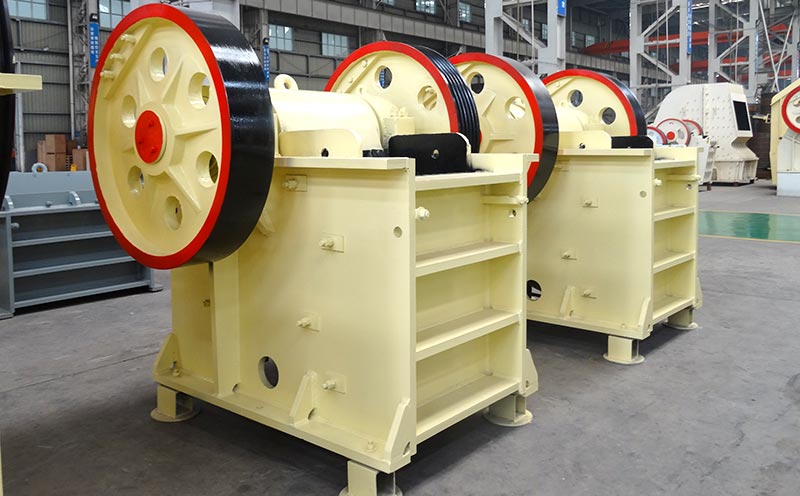

較大型號的花崗巖顎式破碎機

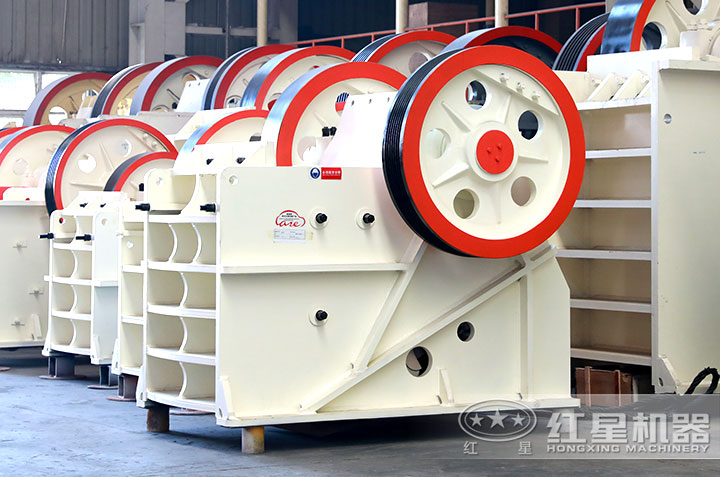

花崗巖顎式破碎機生產車間實拍
工作原理
電動機驅動皮帶輪，動顎在偏心軸的帶動下做上行和下行運動，隨之肘板和動顎間的夾角變大再縮小，動顎與定顎時而接近，時而遠離，接近時，物料受到擠壓而破碎，遠離時已經破碎合格的物料從下部排料口排出。隨著電動機的連續轉動，花崗巖顎式破碎機的動顎作周期性的壓碎和排料，實現物料的批量生產。

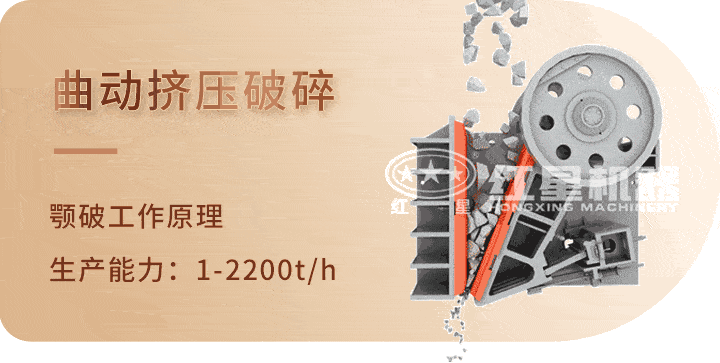

工作原理示意動圖

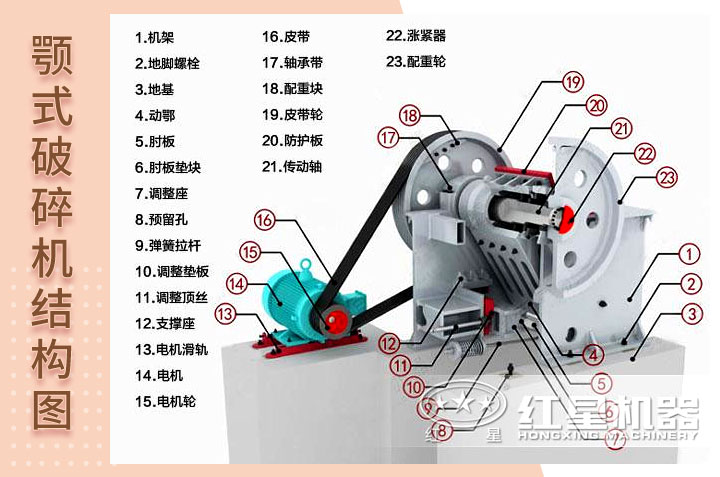

花崗巖顎式破碎機主要部件詳解
花崗巖顎式破碎機主要部件有機架、支承裝置、軸承、破碎部件、傳動機構等。
機架要有足夠的強度和剛度，用作支撐偏心軸承受破碎物料的反作用力，采用鑄鋼或精選鑄鐵整體鑄造而成。
支承裝置主要用于支承偏心軸和懸掛軸，將其固定在機架上。支承裝置采用滑動軸承和滾動軸承兩種。
破碎部件包括動顎和定顎。動鄂直接承受物料的破碎力，必須有足夠的強度并且輕便，以減小動顎作往復擺動時所引起的慣性力，動顎要由精選鋼鑄成，傳動機構中的偏心軸一般采用合金鋼鑄造而成，連桿用鑄鋼制造，推力板一般由鑄鐵整體鑄成，也可以制成組合式的。
更多關于花崗巖顎式破碎機的信息、報價等，請點擊免費咨詢進行了解，我們將為您提供更全面的解答，同時紅星也歡迎用戶直接到廠免費考察，歡迎預約來訪！
技術參數
| 型號 | 進料口尺寸 (mm） | 最大進料粒度 (mm) | 排料口調整范圍 (mm) | 處理能力(t/h) | 偏心軸轉速(r/min) | 電機功率 (kw) | 外形尺寸 （長×寬×高） (mm) |
| PE 150×250 | 150×250 | 125 | 10-40 | 1-3 | 268 | 4P 5.5 | 760×700×860 |
| PE 200×300 | 200×300 | 180 | 15-50 | 2-6 | 260 | 4P 7.5 | 915×780×990 |
| PE 200×350 | 200×350 | 180 | 18-60 | 3-10 | 276 | 4P 11 | 1000×914×1112 |
| PE 250×400 | 250×400 | 210 | 20-70 | 5-21 | 300 | 6P 15 | 1100×1032×1285 |
| PE 400×600 | 400×600 | 340 | 40-100 | 16-64 | 270 | 6P 30 | 1623×1736×1615 |
| PE 500×750 | 500×750 | 425 | 50-100 | 40-110 | 268 | 6P 55 | 1920×1850×1920 |
| PE 600×750 | 600×750 | 500 | 150-200 | 80-240 | 268 | 6P 55 | 2020×1850×1920 |
| PE 600×900 | 600×900 | 500 | 65-160 | 50-160 | 254 | 6P 55 | 2530×1900×2340 |
| PE 750×1060 | 750×1060 | 630 | 80-180 | 110-320 | 245 | 8P 110 | 2680×2380×2785 |
| PE 900×1200 | 900×1200 | 750 | 100-200 | 220-380 | 208 | 8P 110 | 3470×2876×3330 |
| PE 1200×1500 | 1200×1500 | 1020 | 150-350 | 400-1000 | 180 | 8P 160-245 | 4850×3220×3680 |
| PE 1500×1800 | 1500×1800 | 1200 | 220-350 | 500-1200 | 180 | 8P 280-380 | 5160×3660×4248 |
| PEX 150×750 | 150×750 | 120 | 18-48 | 8-25 | 320 | 4P 15 | 1170×1575×1030 |
| PEX 250×750 | 250×750 | 210 | 25-60 | 13-35 | 320 | 6P 22 | 1550×1730×1470 |
| PEX 250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 330 | 6P 30 | 1580×2006×1390 |
| PEX 250×1200 | 250×1200 | 210 | 25-60 | 20-61 | 330 | 6P 37 | 1780×2214×1430 |
| PEX 300×1300 | 300×1300 | 250 | 20-90 | 16-105 | 300 | 6P 55 | 2210×2320×1723 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
