沖擊式破碎機簡介
沖擊式破碎機,簡稱沖擊破,俗稱制砂機,是一種高能低耗沖擊破,其性能在各種礦石細破設備中起著不可替代的作用,是目前行之有效、實用可靠的碎石機器。可應用于各種:鵝卵石、礦石、水泥、耐火材料、建筑砂、石料等各種冶金礦渣,特別是對鎂砂等高硬以及特硬耐腐蝕性的破碎效果顯著。
產品展示

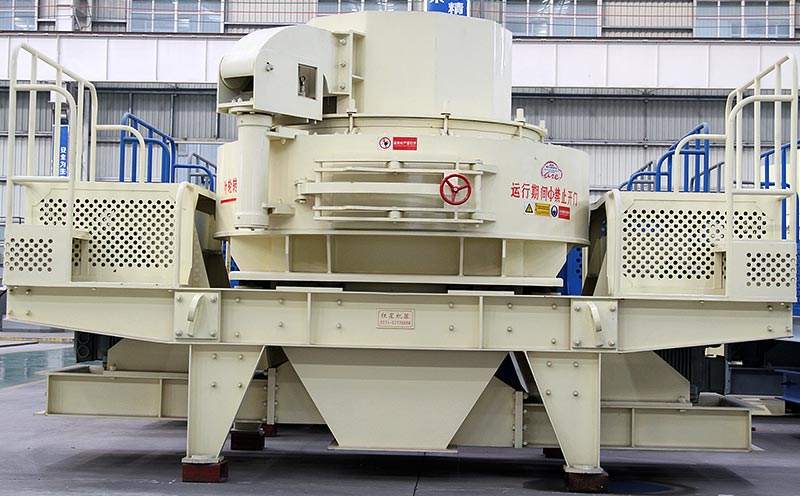

HVI系列沖擊式破碎機 支持免費考察

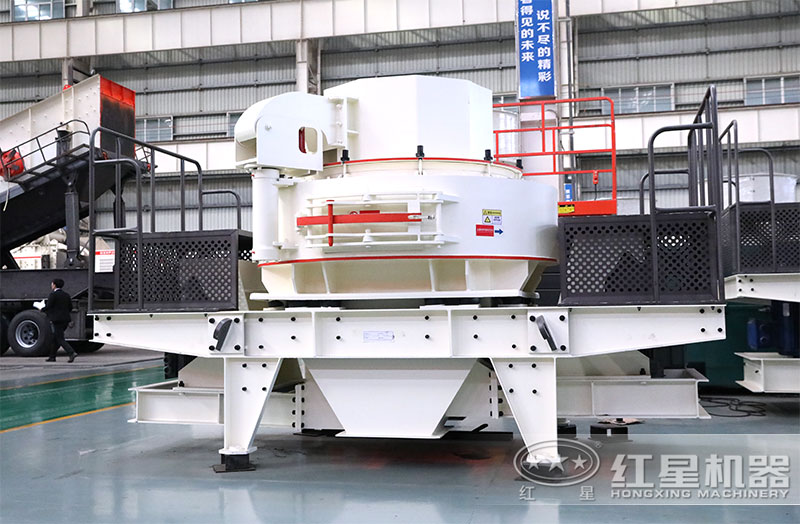

VSI系列沖擊式破碎機車間實拍
性能優勢
1、本機是九十年代開發的新型中、細碎石設備,也是市場上廣泛用于替代錐碎機、對輥機的機型,結構新穎、特別、運轉平衡。
2、能量消耗小、產量高、破碎比大,且設備體積小、操作簡便、安裝和維修方便。
3、具有整形功能、產品呈立方狀、堆積密度大,在生產過程中,石料能形成保護底層,機身無磨損,經久耐用。
4、少量易磨損件用高錳鋼材質鑄成,不但經久耐用,而且重量輕、便于更換配件、維護等。
工作原理
物料由機器上部落入高速旋轉的渦輪破碎腔內,高速旋轉的葉輪在離心力的作用下與另一部分以傘狀形式分流在葉輪四周的物料產生高速撞出粉碎,物料在互相撞擊后,又會在葉輪和機殼之間料層形成渦流多次撞擊、摩擦而粉碎,從下部排料斗排出。形成閉路多次循環,由篩分設備控制成品粒度。

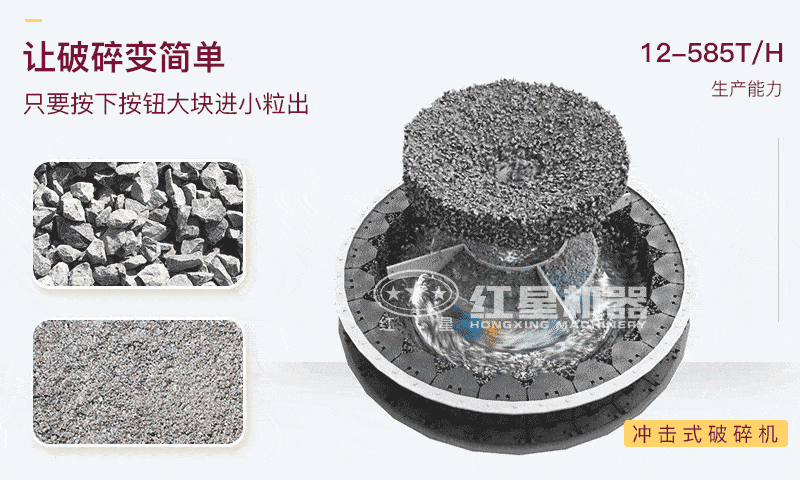

沖擊式破碎機工作原理動圖展示

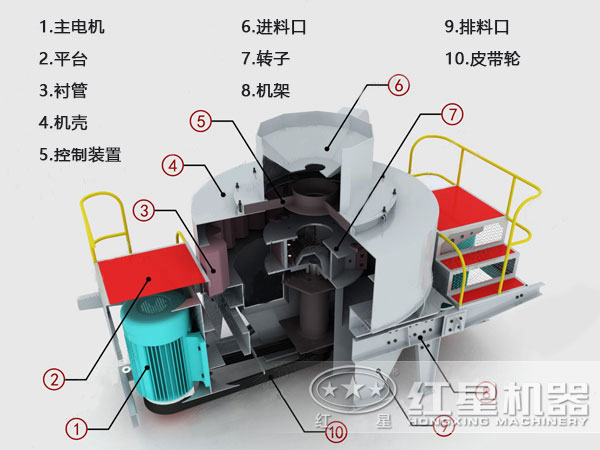

組成結構
立式?jīng)_擊式破碎機(VSI制砂機)由進料、分料器、渦動破碎腔、葉輪體驗、主軸總成、底座傳動裝置及電機等七部分組成。
關于更詳細的沖擊式破碎機信息請點擊免費咨詢或者撥打電話聯系我們獲取,紅星將為您提供專業解答,并支持用戶隨時到廠免費考察,歡迎聯系來訪!總部地址:中國鄭州高新技術產業開發區檀香路8號。
技術參數
型號規格 | 最大入料 (mm) |
功率 (kw) |
葉輪轉速 (r/min) |
處理量 (t/h) |
外形尺寸(長×寬×高) (mm) |
HX-06 | 35 | 2P 37-55KW | 2000-3000 | 12-30 | 2500×1620×2600 |
HX-07 | 45 | 4P 55-75KW | 1500-2500 | 25-55 | 2700×1760×2800 |
HX-09 | 50 | 4P 110-150KW | 1200-2000 | 55-100 | 3900×2000×3070 |
HX-10 | 60 | 4P 150-180KW | 1000-1700 | 100-160 | 4600×2350×3450 |
型 號 | 硬料 | 軟料 | 制砂 | 整形 | 電機功率 |
最大進料粒度 (mm) |
通過量 (t/h) |
||||
HVI 0815 | <30 | <35 | 50-140 | 90-230 | 2×75 |
HVI 0818 | <30 | <35 | 60-190 | 110-283 | 2×90 |
HVI 0922 | <35 | <40 | 70-210 | 150-330 | 2×110 |
HVI 0926 | <35 | <40 | 85-240 | 170-380 | 2×132 |
HVI 1032 | <40 | <45 | 130-278 | 180-356 | 2×160 |
HVI 1040 | <40 | <45 | 180-284 | 250-440 | 2×200 |
HVI 1263 | <50 | <55 | 320-498 | 370-585 | 2×315 |
